studie - Flugzeuge in echtzeit über der schweiz

Swift, C# · Unity · Socket

das erlebnis

Alle Flugzeuge über der Schweiz erscheinen live und in 3D über einem detailgetreuen Geländemodell. Man folgt einem Flug, richtet die Kamera auf ein Ziel oder lässt sie zum nächsten Flugzeug wechseln. So wird sichtbar, was vom Boden aus kaum zu sehen ist.

Eine Eigenstudie. Denkbar für Besucherzentren, Flughäfen oder Museen.

kontext

«Automatic Dependent Surveillance-Broadcast», kurz ADS-B, ist ein Überwachungssystem, mit dem Flugzeuge in regelmässigen Abständen Position, Geschwindigkeit, Flughöhe und weitere Daten senden.

Für mich war das der perfekte Ausgangspunkt: Live-Flugdaten in einer 3D-Ansicht der Schweiz in Echtzeit und ohne Flugsimulator-Trick.

Die idee

Über ADS-B können auch private Empfänger Flugzeugdaten empfangen. Mit den WGS84-Koordinaten (GPS) lassen sich 3D-Flugzeugmodelle exakt über einem Geländemodell der Schweiz positionieren.
Die Herausforderung: Rohdaten so aufbereiten, dass eine flüssige Animation entsteht. Auch dann, wenn Werte wie Neigung oder Rotation fehlen und ergänzt werden müssen.

Technische Umsetzung

3D-Mesh der Schweiz aus Swisstopo-Höhendaten

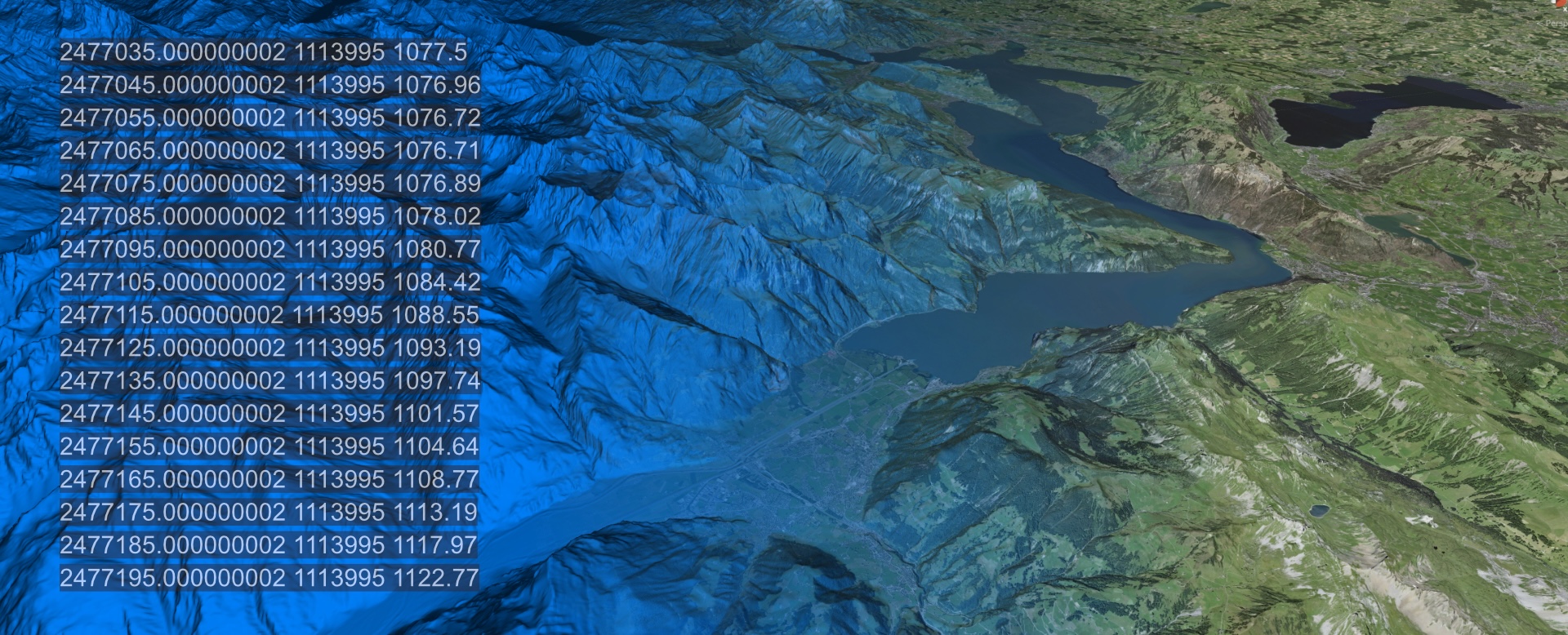

Höhenmodell
Aus den bereinigten XYZ-Daten von Swisstopo wurden 3D-Meshes der Schweiz berechnet. Die 36 GB an Höhendaten mussten auf ein für Unity handhabbares Mass reduziert werden, ohne die Darstellung unnötig zu vereinfachen.
Texturen
Die Swisstopo-Texturen passen exakt zu den jeweiligen Höhendaten. Das hat das Zuweisen der Kacheln zum Gelände deutlich vereinfacht und Fehler bei der Positionierung vermieden.

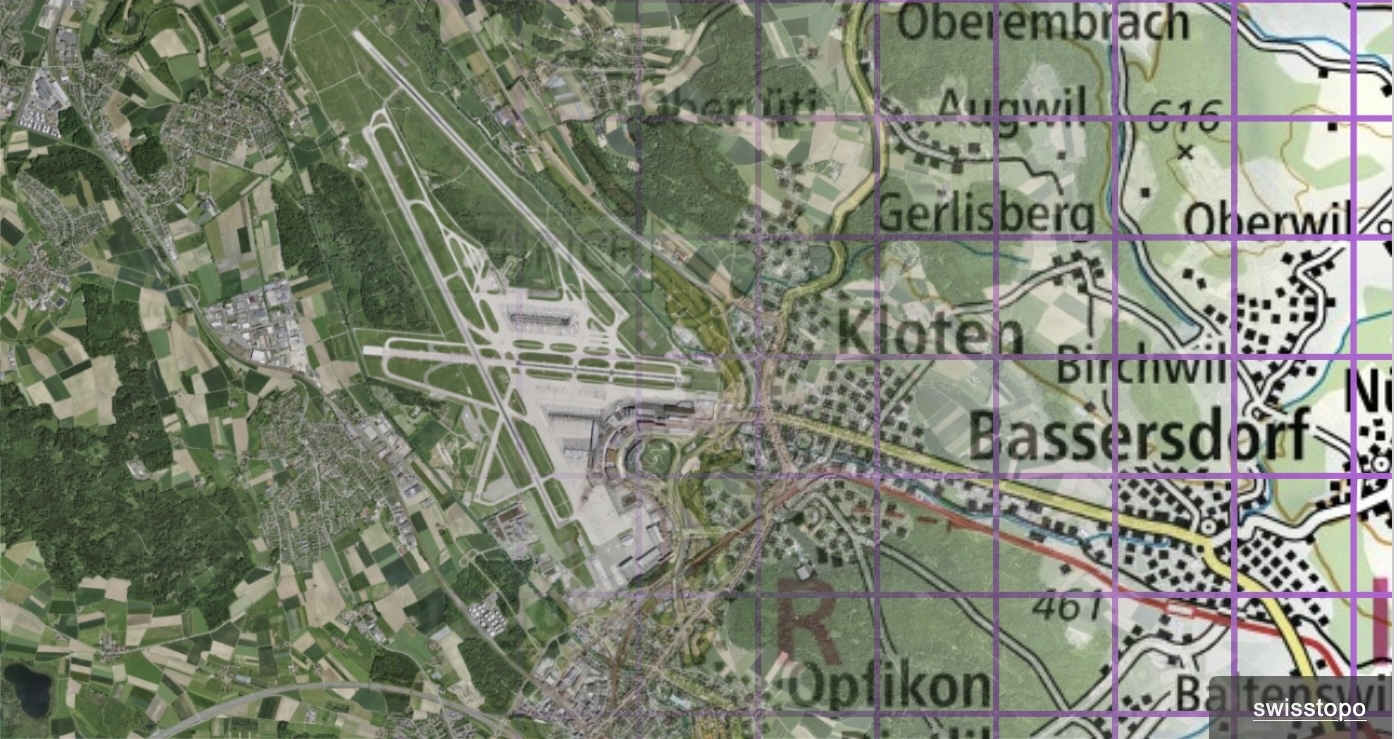

Swisstopo-Texturkacheln auf dem Geländemodell
Die 42'700 Kacheln à 1 × 1 km wurden in 4×4-Blöcke auf über 5000 Einzelbilder (Assets) zusammengefasst. Dieselbe Technik wurde auch bei den 3D-Höhendaten angewendet.

Trotz der Reduzierung belegen allein die Texturen mit 4096 × 4096 px rund 85 GB Speicherplatz. Für die Performance gibt es deshalb drei weitere Auflösungsstufen.
Koordinatensystem
Die empfangenen GPS-Daten (WGS84) sind nicht direkt mit den 3D-Mesh-Daten kompatibel. Sie werden deshalb laufend in das schweizerische Koordinatensystem LV95 umgerechnet. So liegen Flugzeuge und Gelände exakt übereinander.

Datenfluss
ADS-B-Daten kommen per Socket in die App. Dort werden sie validiert, umgerechnet und an die 3D-Szene weitergegeben. Ziel ist eine stabile Darstellung, auch bei vielen Flugobjekten gleichzeitig.

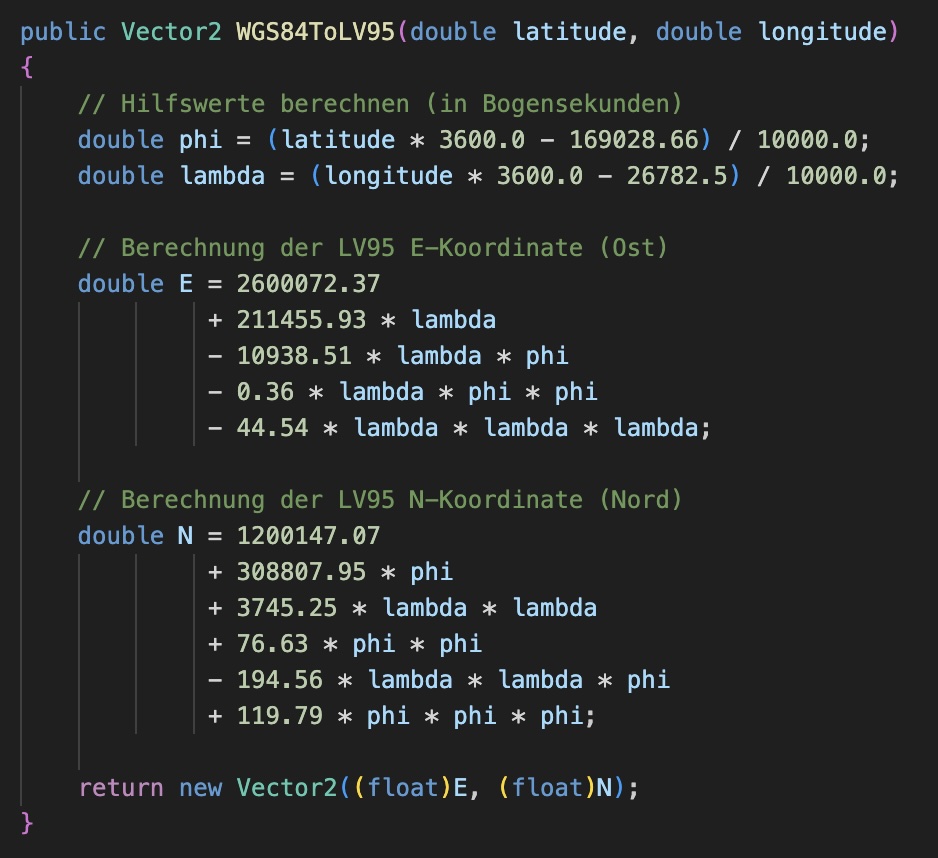

Umrechnung von GPS-Koordinaten (WGS84) in LV95

die darstellung

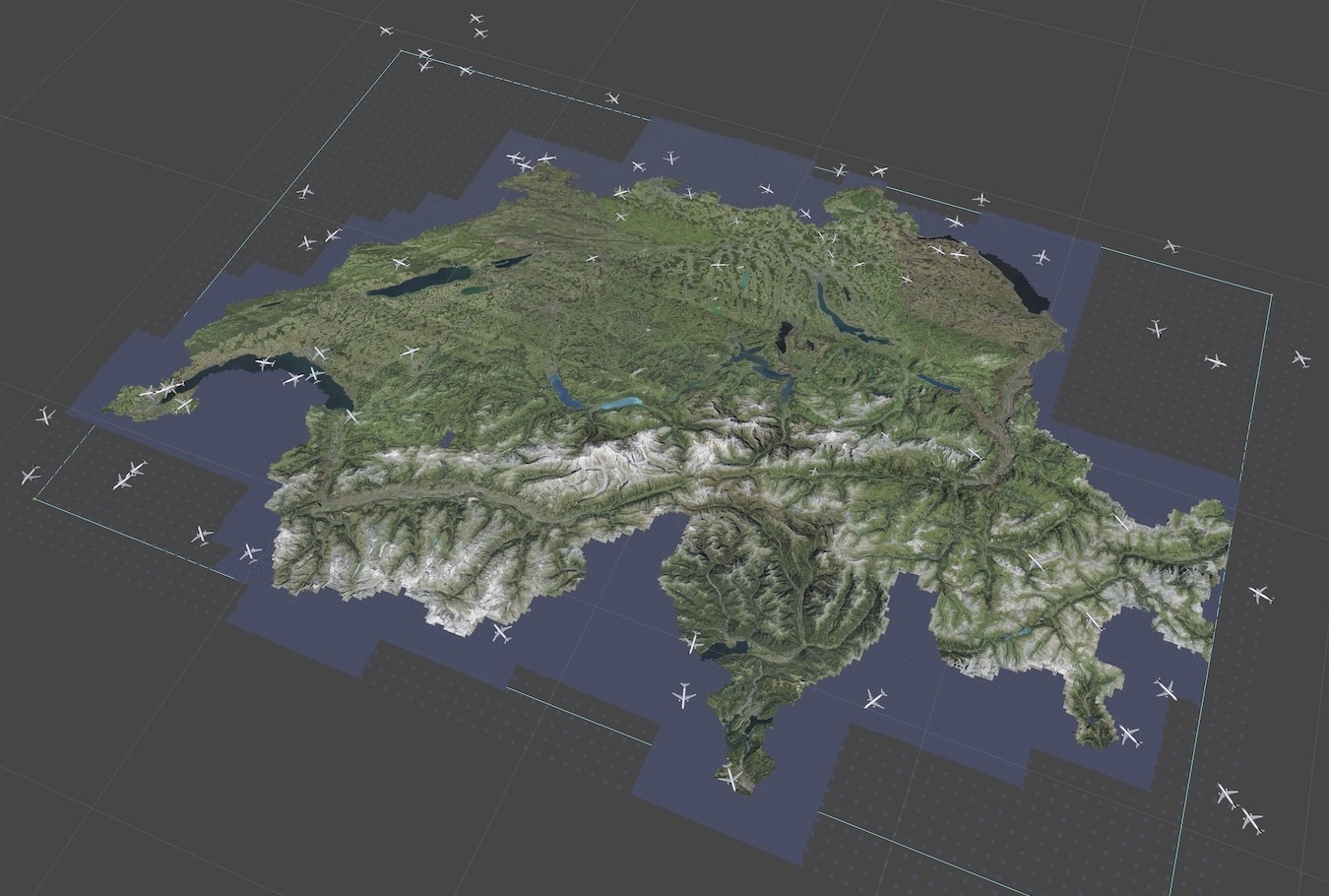

Live-Flugzeuge über der Schweiz in 3D
Sichtbarkeit
In der normalen Ansicht wird die Grösse der Flugzeuge mit der Entfernung zur Kamera bis auf das 40-fache vergrössert. In Originalgrösse wären sie aus der Distanz kaum erkennbar.

Im Screenshot sind die Flugzeuge zu Demonstrationszwecken um den Faktor 200 vergrössert und nach Airlinern gefiltert.
Optionen
Grundsätzlich ist die Kamera an ein Flugzeug gebunden. Mit «Look at» richtet sie sich in einer Linie durch das Flugzeug auf ein gewähltes Ziel aus.

Ist zusätzlich «Nearest» aktiviert, sucht die Software das Flugzeug, das dem Ziel am nächsten liegt. Per Animation wechselt sie dann zu diesem Flugzeug.

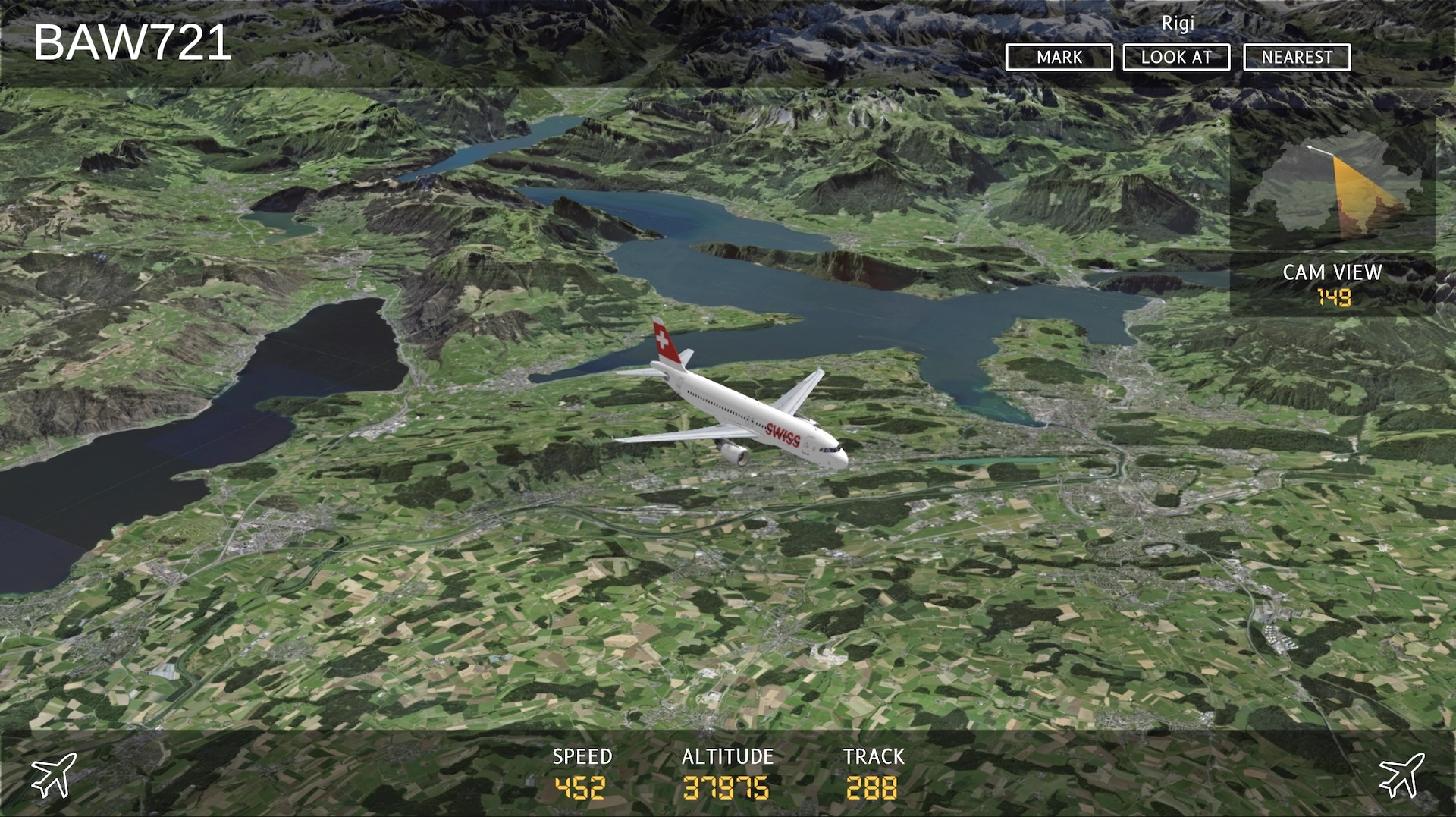

Kamera folgt einem Flugzeug über dem Geländemodell

impressionen
